[Explode Lines]コマンドを使用すると、ラインを、すべてのセグメント要素またはユーザー定義の角度に基づくセグメントに分解することができます。
【コマンド追加方法】
[Explode Lines]コマンドはANZ ToolboxコマンドですがTBC Proでもご利用可能です。使用するためのコマンド追加方法を以下にご案内致します。

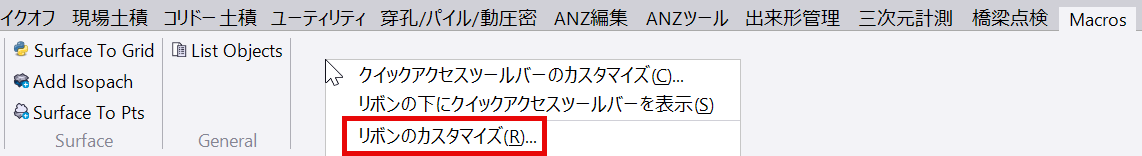

1.[Macros]タブ内の適当な位置にカーソルを移動し、右クリックメニューから[リボンのカスタマイズ]を選択します。
2.[オプション]ダイアログが起動します。

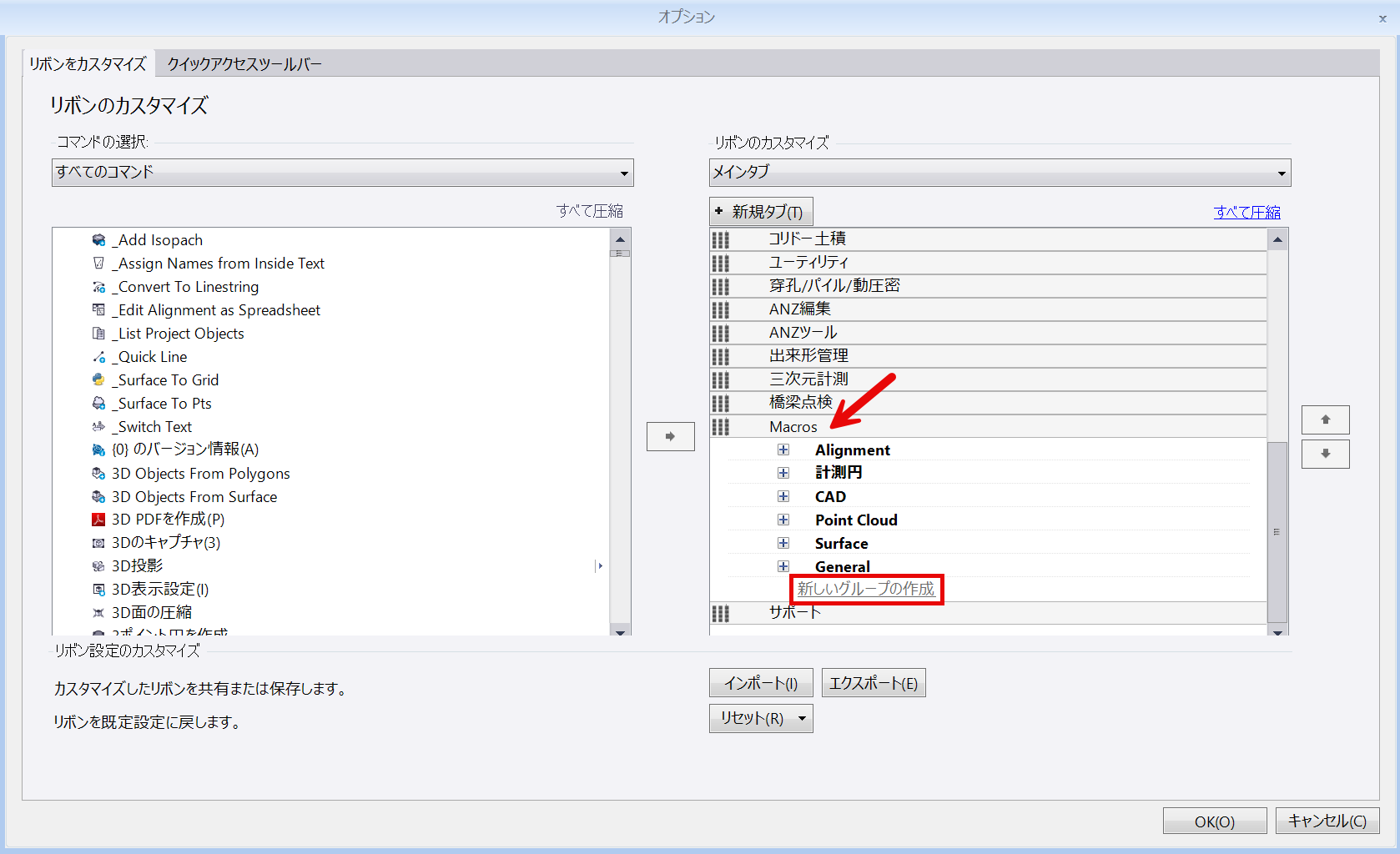

①下図[Macros]の下にある[新しいグループの作成]を押下します。

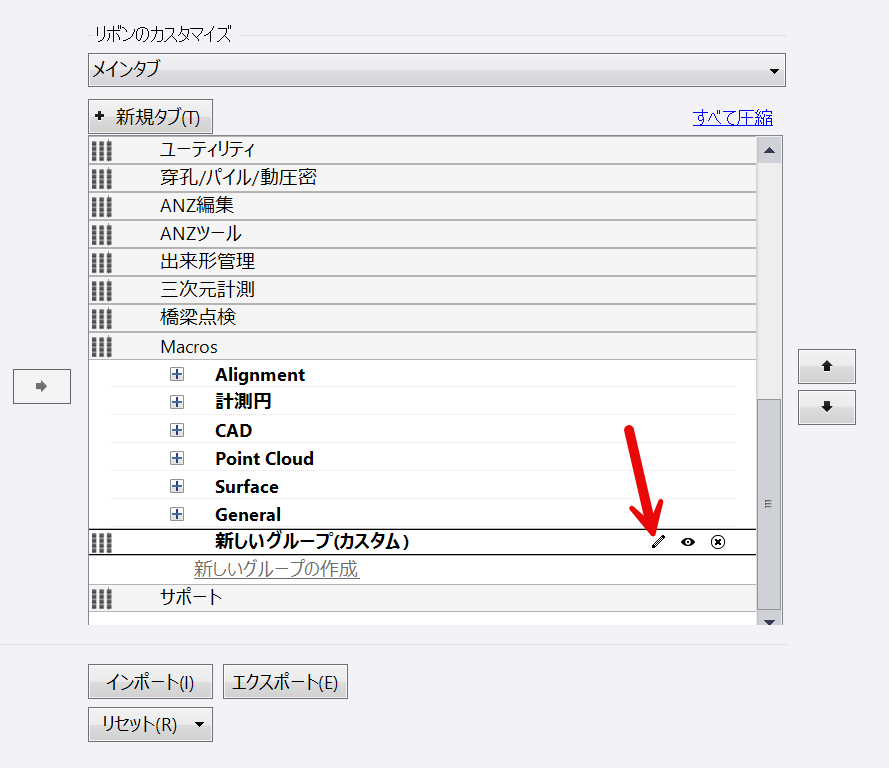

②[項目の変更]を押下します。

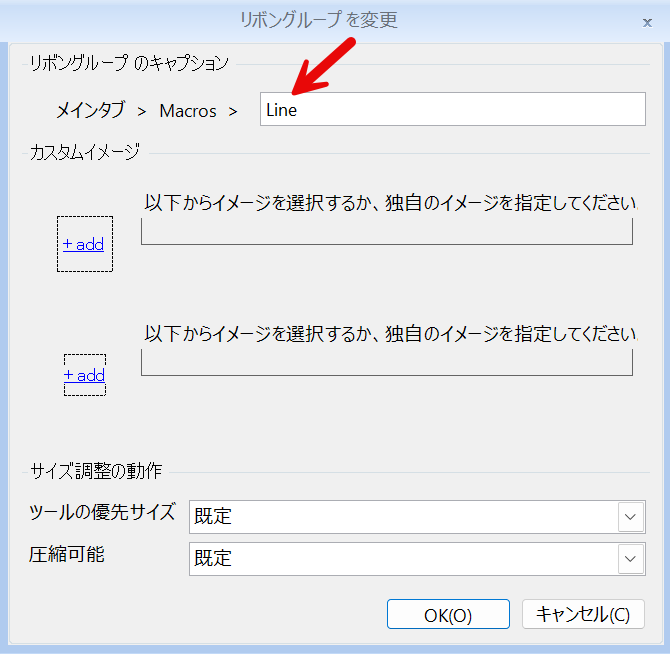

③[リボングループを変更]が起動します。下図の欄にグループの名前を入力します。その後、[OK]を押下してください。

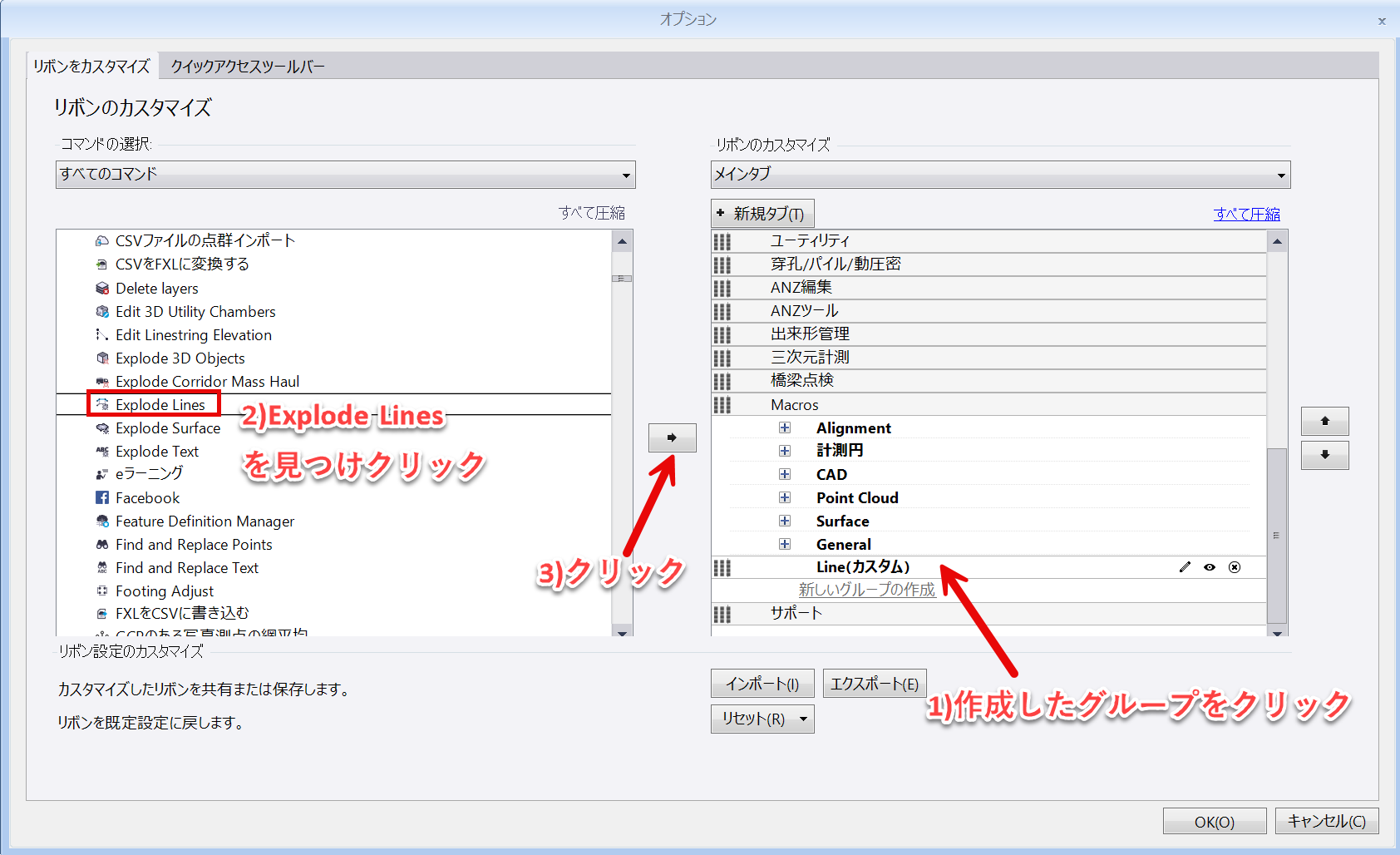

④[オプション]に戻ります。下図1)～3)の順にクリックしてください。

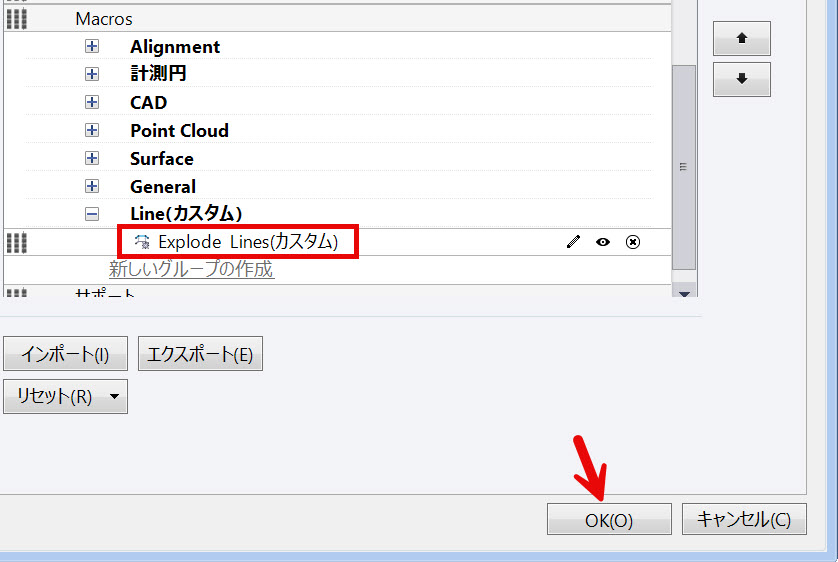

⑤Lineグループの下にコマンドが追加されます。[OK]を押下して[オプション]を終了します。

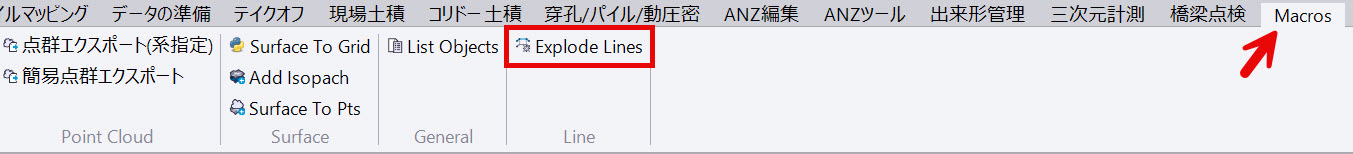

3.リボンを確認します。新しいグループとコマンドが追加されているのが確認できます。
【コマンド操作方法】

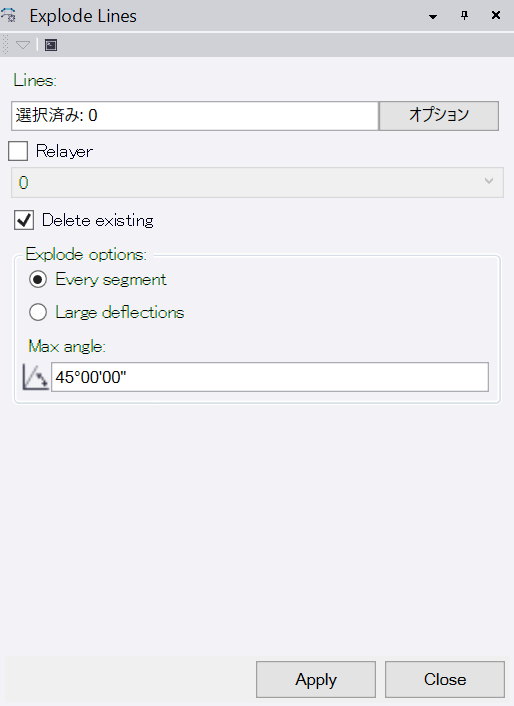

[Explode Lines]コマンドを起動します。コマンドペインが表示されます。
[Lines]：分解したいラインを選択します。
[Relayer]：分解したラインを割り当てたいレイヤーがある場合にはチェックボックスをオンにし、ドロップダウンリストから該当のレイヤーを選択します。
[Delete existing]：分解後に元の元のラインを削除したい場合にはチェックボックスをオンにします。
[Explode options]：分解は2つのオプションから選択できます。
●[Every segment]
選択したラインを各セグメントごとに分解します。
●[Large deflections]
指定した角度以上の各セグメントごとに分解します。[Max angle]にて角度を指定します。
